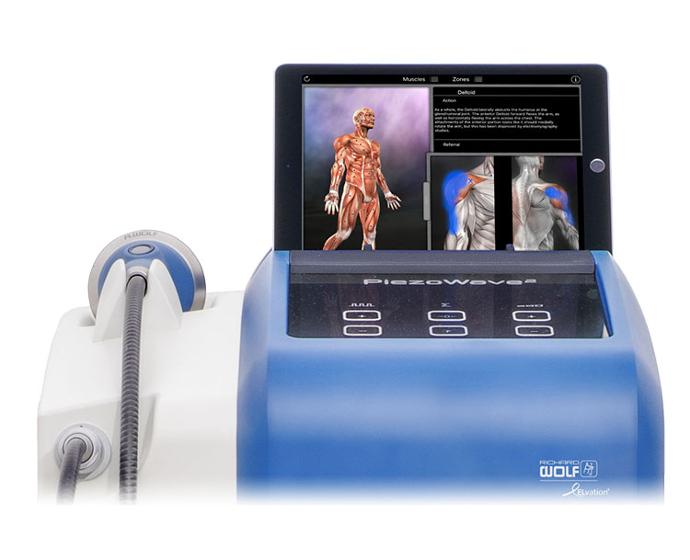

PiezoWave²
La nouvelle génération d'ondes de choc focales piezo-électriques.
Un système d’évaluation et de renforcement musculaire, analytique ou global et fonctionnel.
Le PiezoWave ² fournit 2 types d’ondes de choc focales : focalisée punctiforme, ou focalisée linéaire . Grâce à ses particularités uniques les ondes de choc piézo-électriques à focalisation directe sont les systèmes à ondes de choc les plus vendus dans le monde.
Le PiezoWave² possède une interface simple d’utilisation ainsi qu’une commande à pédale et un déclencheur sur la pièce à main, pour une meilleure ergonomie du praticien.
Une application didacticielle compatible Ipad et Android, améliore au quotidien l’expérience utilisateur: Possibilité d’afficher les informations sur le patient, les paramètres de réglages, l’historique des séances; les correspondances d’énergie délivrée selon le type de pièce à main et la puissance utilisées, les protocoles suggérés avec les zones trigger à traiter sur des schémas anatomiques de haute qualité ainsi que les réglages types: Fréquence, profondeur, nombre de chocs, puissance.
Le PiezoWave² reconnaît automatiquement la pièce à main branchée afin d’ajuster avec précision la profondeur de pénétration des ondes.
Chez le sportif. La thérapie par compression acoustique myofasciale MyACT™
MyACT, l’association d’une méthodologie et de technologies signé Elvation:
La thérapie par compression acoustique: MyACT développée par Elvation associe la
méthodologie
d’application et la
technologie
du
PiezoWave 2
pour optimiser les résultats patients en un minimum de temps et de séances.
La technologie de focalisation directe piezo-électrique permet de repérer facilement et avec précision , à l’aide du feedback du patient, la localisation exacte et précise de la zone à traiter et ce, même sans utiliser d’échographe pour se repérer.
L’énergie délivrée via la pièce à main MyACT traverse ensuite les tissus mous sous jacents sans lésion périphérique puis l’énergie se concentre précisément et uniquement sur le tissu désiré à la profondeur désirée, exactement sur la zone à traiter pour un soulagement de la douleur ciblé et non invasif.
La diversité des pièces à main disponibles couplée à la technologie de double couche d’éléments piezo-électriques permet d’agir à des profondeurs variables et importantes
Les éléments clefs du processus de guérison: Avec MyACT™ les cellules se mettent en mouvement.
La recherche scientifique a largement démontré que les forces mécaniques telles que la
tension
et la
compression
influencent et font varier le
fonctionnement cellulaire
. L’expression génétique, la prolifération cellulaire, la différentiation ainsi que la sécrétion des matrices protéiques peuvent varier sous l’influence de forces mécaniques appliquées aux tissus.
Ce phénomène, également appelé mécano- transduction transforme ainsi des signaux mécaniques ( ondes de choc focalisées) en signaux biochimiques générés et utilisables par les cellules.
Les tenocytes des tendons, les fibroblastes des ligaments et de la peau, les ostéocytes dans les os , les chondrocytes des cartilages articulaires et les cellules endothéliales des vaisseaux sanguins sont mecano-sensibles et réagissent aux stimulations générées par les ondes de choc focales du Piezowave 2.
MyACT™ ( Myofasciale Acoustique Compression Thérapie) génère donc via le PiezoWave2 un phénomène de mécanotransduction dont la résultante biochimique permet l’ augmentation du flux circulatoire et le soulagement de la douleur , points clefs du processus de guérison.

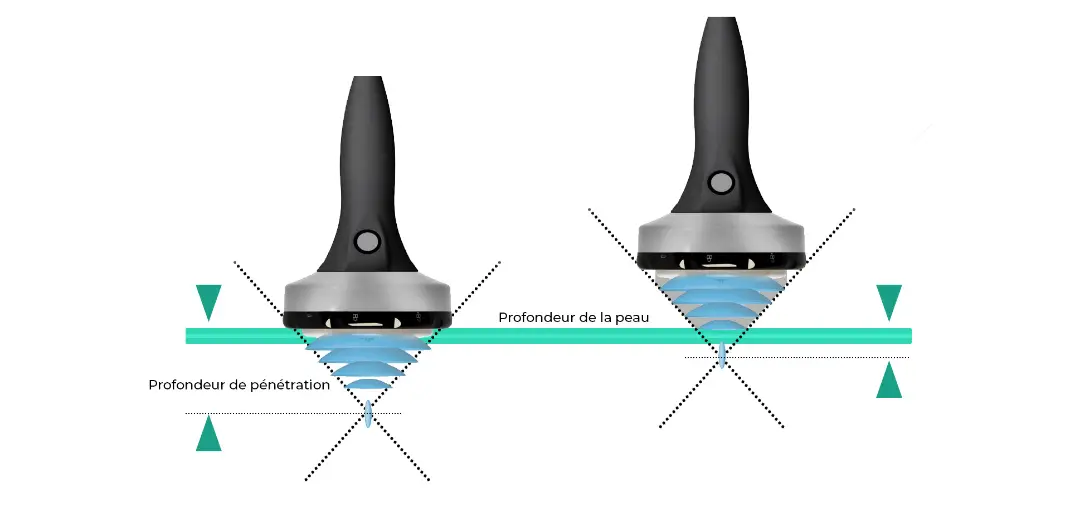

Profondeur de pénétration
La technologie des ondes de chocs focalisées piezo électriques utilise des pads de gels au contact de la peau du patient qui garantissent que les ondes de chocs atteignent avec précision la profondeur désirée.
Ces pads de gels sont utilisés comme des interfaces et changent la profondeur de pénétration par pas de 5mm.
La profondeur maximale est de 10 cm de profondeur en fonction de la pièce à main utilisée.
Une telle profondeur est atteignable grâce à:

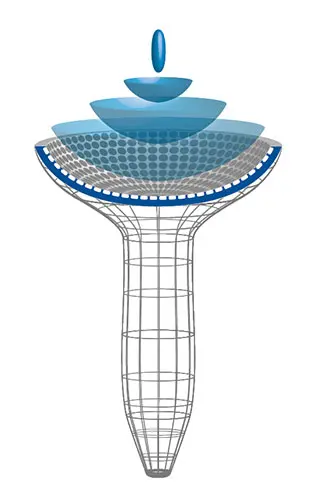

+ la technologie double couche d’éléments piezo-électriques qui tapissent intégralement et uniformément la concavité des pièces des pièces à main.
+ l’unité centrale double générateur.
Les pièces à main
L’utilisation d’ondes de choc focalisées (ESWT) est devenue une thérapie classique de nombre d’indications musculo-squelettiques et de nouvelles indications apparaissent. Les exigences concernant les zones focales des ondes de choc en termes de profondeur de pénétration, d’intensité, de forme et de volume se sont développées également en parallèle.
Actuellement, l’idée reçue selon laquelle une zone focale quelle qu’elle soit convient à toutes les applications est obsolète :
Un système d’onde de choc moderne et innovant doit pouvoir s’adapter à la structure du tissu cible visé.
En plus de la conception de pièces à main linéaires à large spectre, Richard Wolf GmbH et Elvation Medical GmbH se sont donné pour mission de développer pour le PiezoWave2 des pièces à main focales avec des zones focales adaptées à de nombreuses indications pour répondre au besoin de traitements optimisés efficaces.
Vous pourrez donc à tout moment faire évoluer votre PiezoWave².

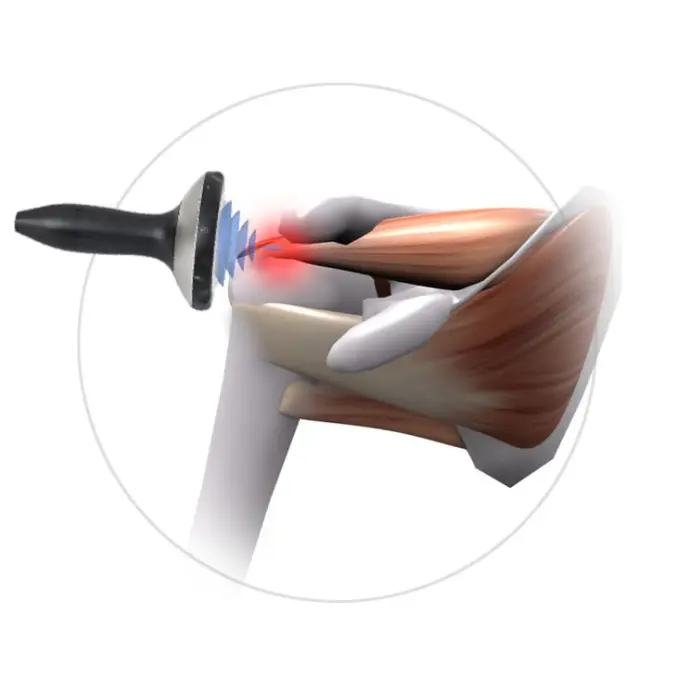

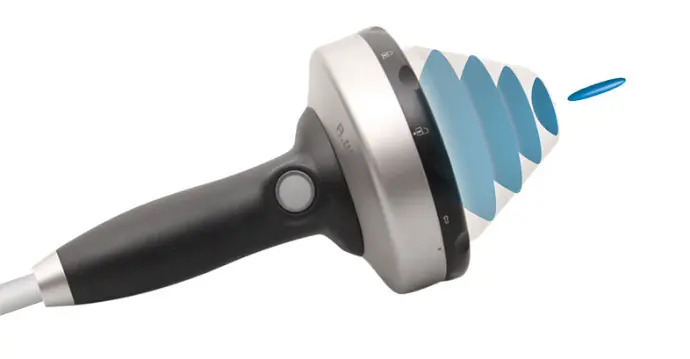

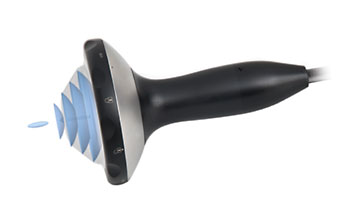

Ondes de chocs focalisées
La pièce à main focalisées se caractérise par sa zone focale punctiforme bien définie et précise. Bien adaptée pour le diagnostique comme pour le traitement par ondes de choc extra-corporelles focalisées des troubles musculo-squelettiques localisés.

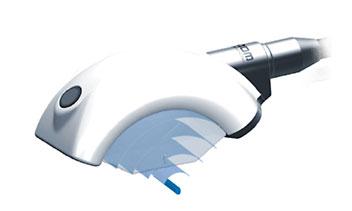

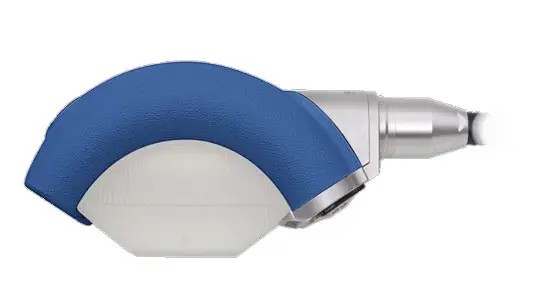

Ondes de chocs linéaires
La pièce à main linéaire est une innovation dans la thérapie par ondes de choc.
L’alignement unique des cristaux piezo le long de la largeur de la tête de la pièce à main crée une ligne d’ondes de choc focalisées générant ainsi une zone de traitement plus étendue idéale dans les applications musculaires, les troubles de la fonction érectile et la cicatrisation des plaies.
Taille des zones focales et leurs normes
« Taille de la zone focale ou zone cigare, zone d’impact, zone à -6 dB, zone à 5 Mega Pascals (MPa), profondeur du point de focalisation, profondeur de pénétration maximale ou distale, densité de flux d’énergie… » Ces termes tout aussi variés que déroutants sont souvent utilisés dans la publicité ou la communication commerciale.
C’est cependant bien vite oublier que des normes existent pour décrire les zones focales :
La zone -6dB qui est souvent utilisée pour comparer les mesures et les études fait référence à la partie de la zone focale où des niveaux de pression d’au moins 50% de la valeur maximale générée au point central sont atteintes . Selon l’état actuel de la science, ce chiffre ne fournit aucune information sur la zone d’impact thérapeutique du traitement par ondes de choc.
En supposant qu’une amplitude de pression d’au moins 5 MPa soit nécessaire dans un traitement par ondes de choc pour obtenir un effet thérapeutique sur les tissus, la zone 5MPa est de plus en plus considérée comme la zone d’impact thérapeutique. La zone 5MPa est définie comme la zone focale dans un champ acoustique où l’amplitude de pression = 5MPa.
La profondeur de pénétration maximale
rapportée fait référence aux champs acoustiques décrits dans le schéma ci dessus.
La profondeur de pénétration maximale centrale fait référence à la distance entre la surface de la peau et le point de pression acoustique maximale lors de l’utilisation d’un gel pad qui permet la plus grande profondeur de pénétration.
La profondeur de pénétration maximale dans les zones -6dB et 5MPa correspond à la distance entre la surface de la peau et l’extrémité distale de la zone focale, là encore lorsque vous utilisez un coussinet de gel qui permet la plus grande profondeur de pénétration. La profondeur de pénétration peut être réduite et ajustée avec précision en utilisant des coussinets de gel comme entretoises.
La densité maximale de flux d’énergie appliquée , est mesurée au point central. C’est un paramètre de champ acoustique souvent utilisé dans la pratique et les études scientifiques. En plus de fournir des informations sur les conditions de pression dans la zone focale, le schema ci dessus fournit également des informations sur l’énergie agissant dans la zone focale du champ acoustique. L’unité de mesure de la densité de flux d’énergie est le milli-joule par millimètre carré (mJ / mm²).

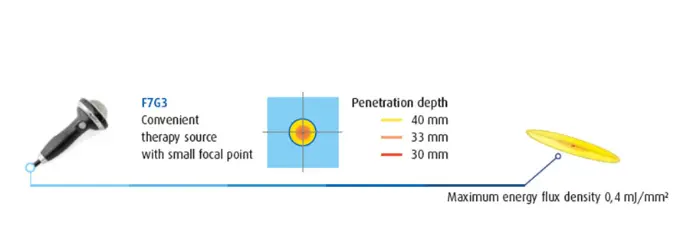

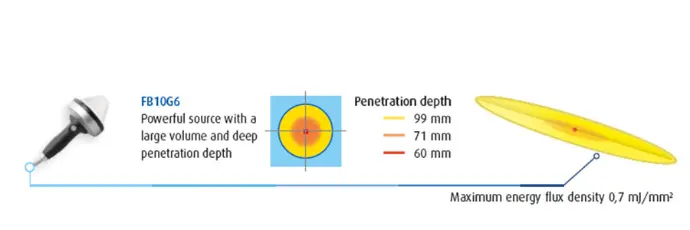

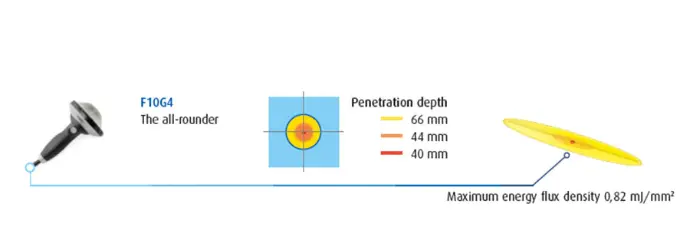

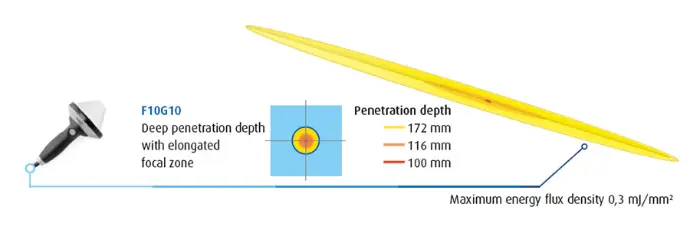

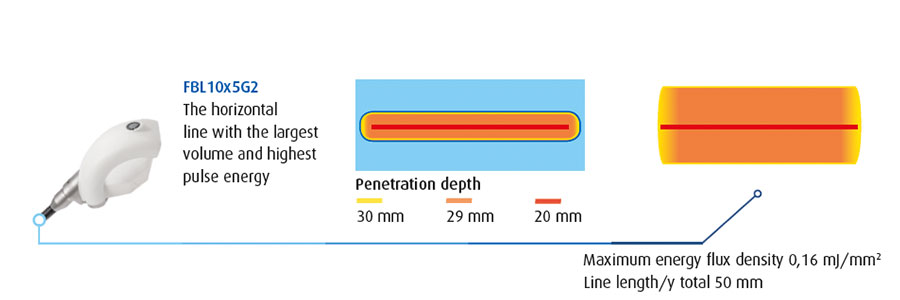

Les pièces à main focales et linéaires du Piezowave²
Les actions thérapeutiques
Les applications musculo-squelettiques sont humaines et vétérinaires:
Douleur chronique ou aigue du système musculo-squelettique
due à des
enthésopathies
,
tendinopathies corporéales
, épines calcanéenne, calcifications, pseudarthrose, periostite, Trigger points, applications musculaires,dysfonctionsnements myofaciaux
Il est maintenant clairement établi que les ondes de choc extra corporelles focales représentent une réelle méthode de diagnostique et de traitement des douleurs aigües ou chroniques du système musculo-squelettique…
- Epicondylite
- Tendinite calcifiante de l’épaule
- Epitrochléite
- Traitement des points trigger
- Pseudathrose
- Syndrome douloureux du grand trochanter
- Tendinopathie rotulienne
- Periostite tibiale
- Fascilite plantaire
- Tendinopathie achiléenne
NOUVEAU
Dysfonction érectile
La thérapie par ondes de choc extracorporelles (ESWT) pour la dysfonction érectile (ED) est une procédure non invasive pour traiter les troubles vasculaires. ESWT-ED est un traitement simple très bien toléré par les patients. Avec 1 séance par semaine on obtient de bons résultats. La sédation ou l’anesthésie n’est généralement pas requise. Le traitement se fait avec la pièce à main linéaire.
Le traitement de cicatrisation des plaies chroniques donne également de très bons résultats en tant qu'adjuvant aux traitements classiques. Il permet un accélération des processus de cicatrisation. Il est pratiqué avec la PAM linéaire.
Toujours dans l'air du temps
Le PiezoWave² est doté d’une interface utilisateur qui facilite son utilisation au quotidien. L’application ondes de choc extracorporelles focalisées pour iPad « ESWT » vous aidera dans votre quotidien afin d’enregistrer vos patients et leur historique, avoir les tableaux de correspondance entre les niveaux d’intensité et les flux d’énergie généré pièce à main par pièce à main, connaître indications et contre-indications, savoir quel Pad utiliser pour quelle application, la fréquence, le nombre de chocs, les zones anatomiques à traiter représentées sur des schémas clairs et précis ainsi que les zones trigger en rapport.
Grâce à une simple connexion internet l’application vous garantie d’avoir les dernières mise à jour, informations et actualisations cliniques.
- Pièce à main à reconnaissance automatique Plug&Play
- Simple d’utilisation
- Démarrage rapide
- Application ondes de choc extracorporelles pour IPad
- Utilisation d'applications externes
- Actualisation permanente
